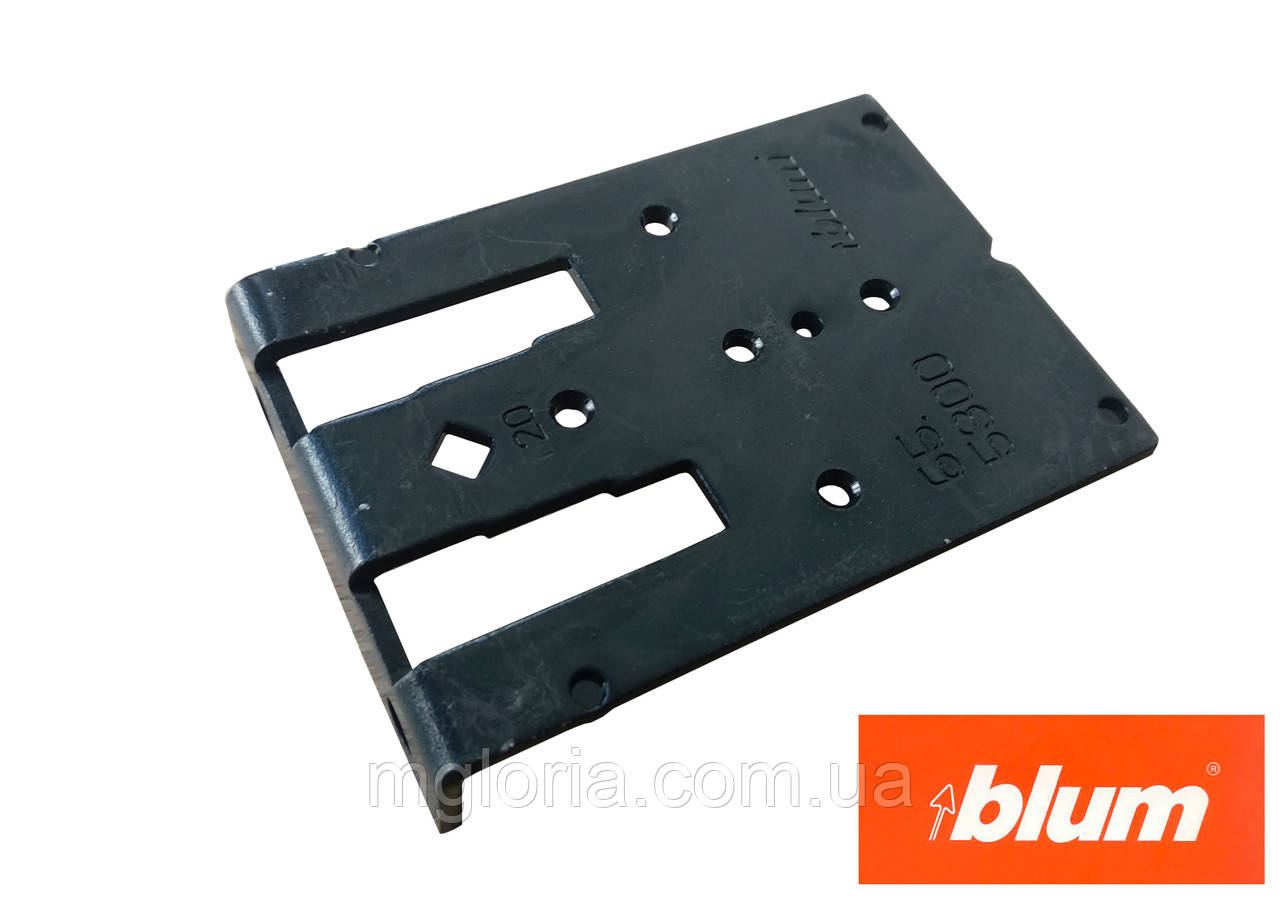

Шаблон для відповідних планок 65.5300 Blum

Шаблон монтажний універсальний для розмітки 65.5300 Blum

Шаблон призначений для точного свердління отворів під відповідні планки систем CLIP top, MODUL, тримачів систем BLUMOTION і TIP-ON, а також для AVENTOS HF-Top. Він забезпечує надійну фіксацію та повторюваність при серійному встановленні.

Основні характеристики шаблону Blum 65.5300 :

• Матеріал: сталь

• Тип отворів: Ø 2,5 мм

• Сумісність: AVENTOS HF, CLIP top BLUMOTION, CLIP top, MODUL, BLUMOTION, TIP-ON для дверей

• Метод використання:

  • Встановлення шаблону по розмітці

  • Свердління отворів для кріплення прямих (20 мм) чи хрестоподібних (37 мм) монтажних планок

  • Можливість фіксації кількох шаблонів на дерев'яній штанзі для серійного виробництва

Інструкція з використання

1. Розмітка: Нанесіть горизонтальну лінію на внутрішній стороні корпусу шафи на бажаній висоті встановлення монтажної планки.

2. Позиціонування шаблону: Прикладіть шаблон так, щоб розмітка співпала з відповідною міткою на шаблоні.

3. Свердління: Через отвори Ø 2,5 мм у шаблоні просвердліть направляючі отвори для кріплення монтажної планки.

4. Монтаж: Закріпіть монтажну планку за допомогою відповідних шурупів.

Інструмент спрощує процес розмітки та гарантує акуратний монтаж фурнітури. Підходить як для професійного, так і для приватного використання.

Звертаємо Вашу увагу на те, що наш магазин продає фурнітуру Blum тільки в межах Дніпропетровської області.
